产品介绍

转斗式提升机是在封闭的机壳内，通过悬挂在链条上的料斗输送物料的，能够水平—垂直—水平组合输送机，可以单点或多点加料，通过卸料装置实现单点或多点卸料，设备是在整个密封状态下完成输送的，多以能够保证物料无泄漏，无污染。转斗式提升机主要组成形式有Z字型、C字型、混合型、水平型其工作原理及特点相同。

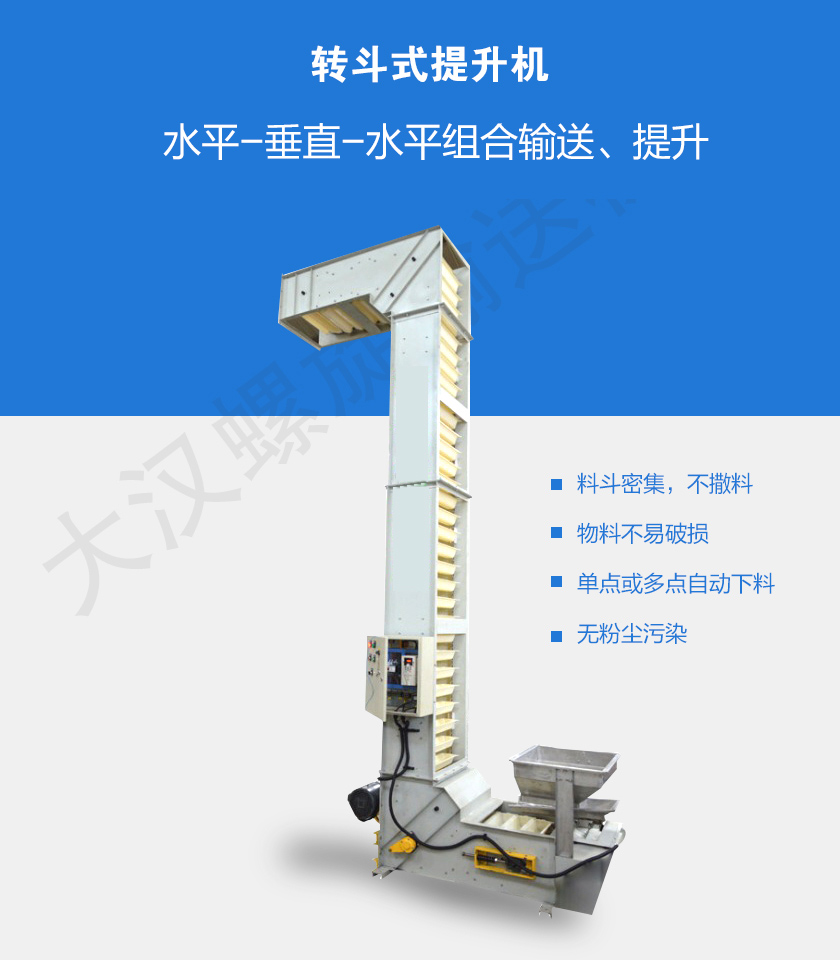

转斗式提升机介绍

大汉转斗式提升机料斗材质可根据输送物料选择塑料、碳钢、不锈钢材质，机箱也有碳钢喷涂或不锈钢两种材质可选。

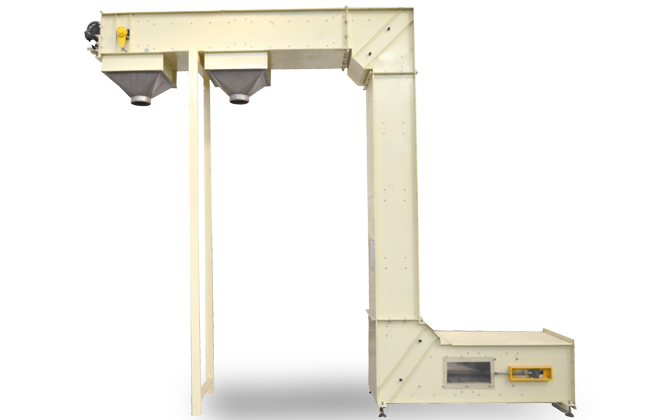

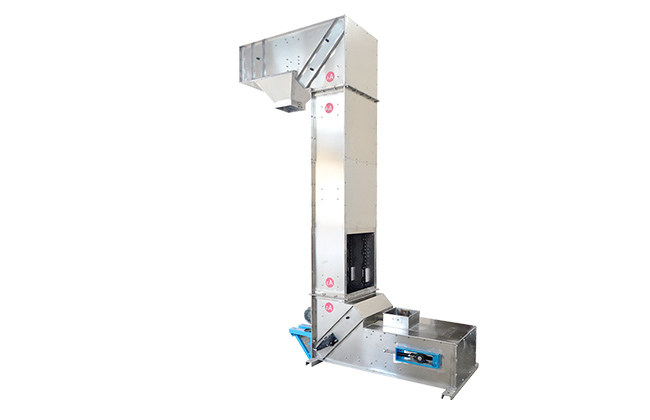

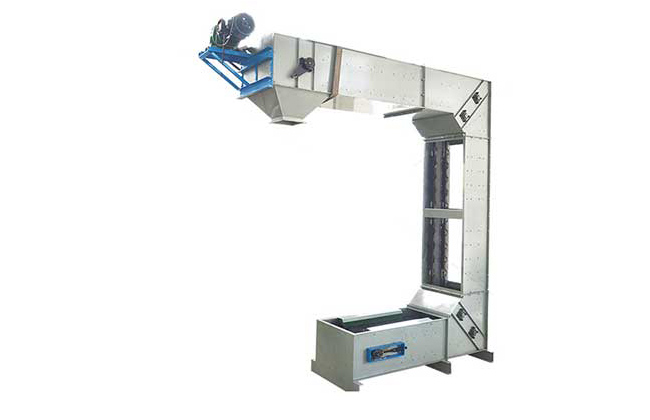

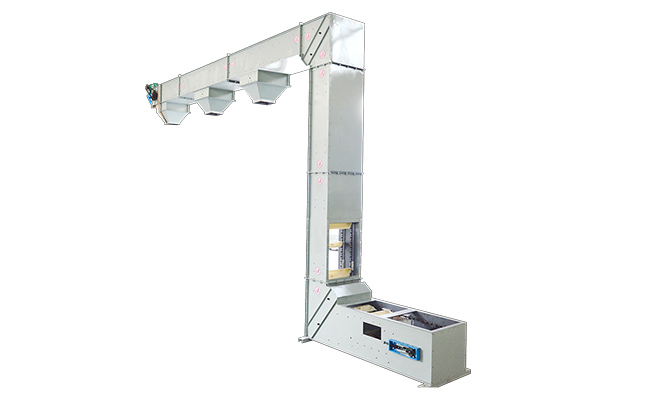

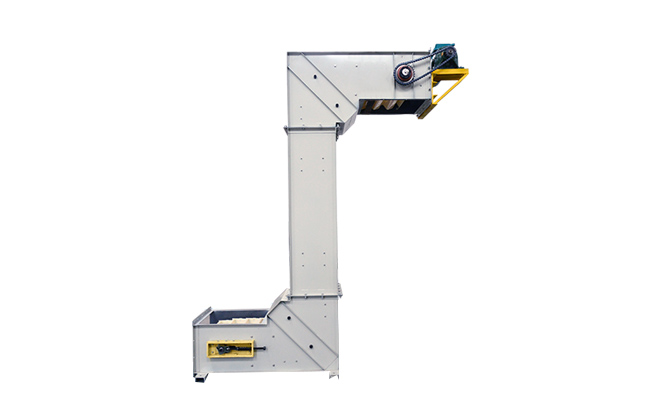

转斗式提升机展示

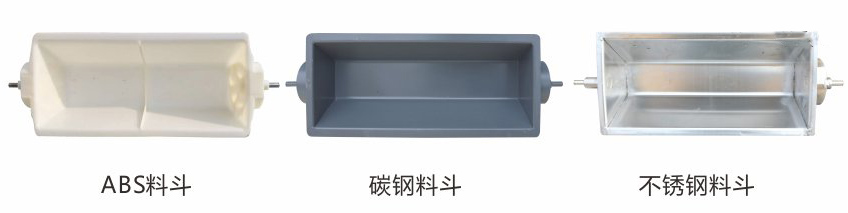

转斗式提升机料斗

应用行业

转斗式提升机主要用于食品、化工、医药、冶金、电力等行业，主要用于输粉状、粒状及小块状的磨琢性小的散装物料，如：粮食、淀粉、塑料颗粒、橡胶颗粒、大米、花生、金属配件等物料。

应用行业

现场视频

转斗式提升机能水平--垂直--水平组合输送，可以单点或多点加料，通过卸料装置完成单点或多点卸料，对物料的破损率低，不会撒料

突出优势

转斗式提升机特点

1、可水平-垂直-水平输送物料，可实现单点或多点加料或卸料；

2、提升高度可以达到100米，输送量在3~100立方/时；

3、组合灵活，可用于称重包装机包装机的供料，色选机的供料机复选供料，全自动称重配料系统的多点供料；

4、对物料破损率低，适用于各种需要柔和处理物料的场合。

细节与结构

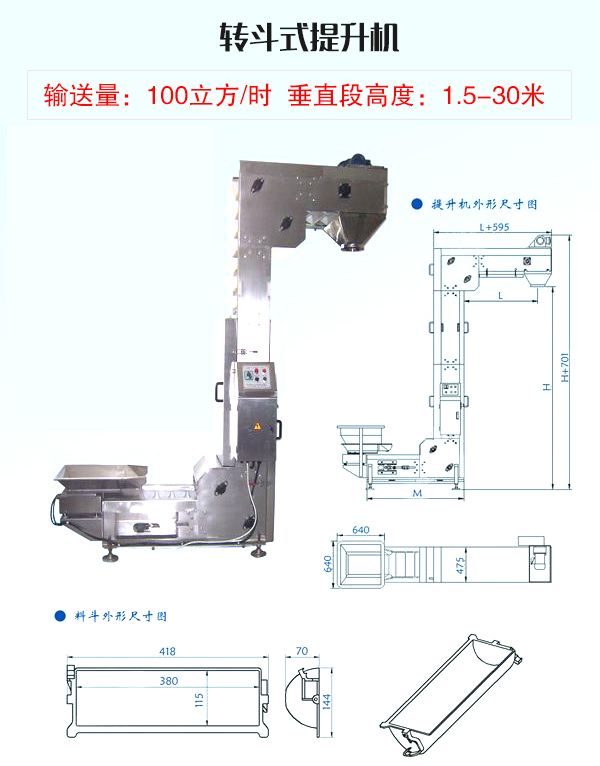

转斗式提升机结构

转斗式提升机由料斗、由主轴装置、调绳机构（双筒）、盘形制动装置、深度指示器、减速器、润滑站、测速发电机装置、联轴器、电动机、操纵台、液压系统及电气控制系统等部件组成。

用户可选配置:

机箱：碳钢喷涂或不锈钢材质

料斗：塑料/碳钢/不锈钢材质，机箱也有碳钢喷涂或不锈钢两种材质可选。

链条：合金钢链条/不锈钢链条

电机：普通电机/防爆电机/变频电机

控制：手动/自动

工作原理

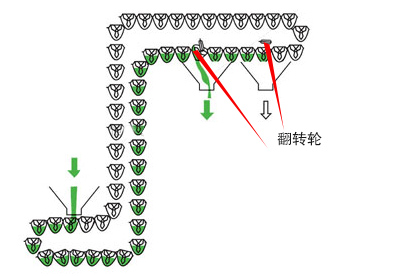

转斗式提升机工作时，减速电机通过轴承带动两个链轮同步运动，从而使与其啮合的两根链条在封闭轨道上同步移动。当物料输送到进料器时滑落进水平向前的料斗中，再由进料器的毛刷将畚斗中多余的物料刷进下一个料斗中，由于物料是滑落到料斗里去的，不是强制刮取的，所以不会使物料发生破碎现象。这样，通过两链条的同步移动就使得两根链条之间的料斗在其封闭轨道上连续不断的移动。在翻转轮的作用下，料斗翻转，料斗中的物料由提升机出料口落入与其配套的设备暂存仓中。

转斗式提升机工作原理

技术参数

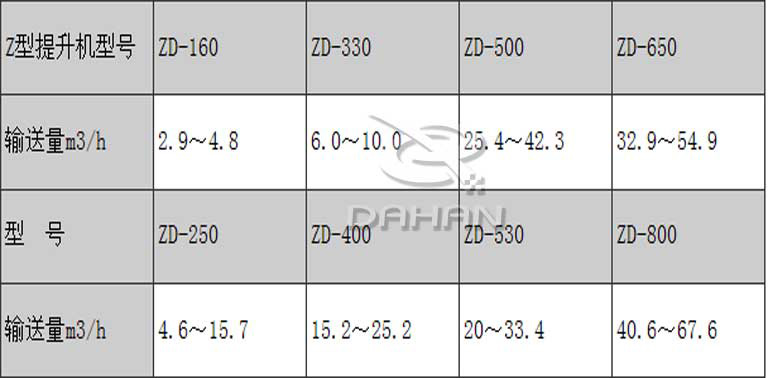

转斗式提升机技术参数

现场案例

转斗式提升机现场案例

转斗式提升机选型须知：

1、物料属性

主要包括包括粒度，松散密度，温度、湿度、粘度、磨琢性等，而且不同物料选择的机身材质和料斗材质也不同，大汉转斗式提升机整机可采用碳钢和不锈钢材质，料斗材质有尼龙，ABS，PP,不锈钢 304，不锈钢 316L,不锈钢 310，碳钢等多种材质，而决定材质选择的因素可参考物料应用场合（是否对卫生条件有要求）、是否有腐蚀性、是否属于高温物料等。

2、水平输送距离、垂直提升高度

转斗式提升机能水平--垂直--水平组合输送，所以是集物料的水平输送与提升为一体的设备，在选择转斗式提升机型号之前，用户需要提供水平输送距离和垂直提升高度的要求，以便厂家为您推荐更加合适的型号。

3、所需单位产量

产量决定着转斗式提升机型号的选择，输送量越大，选择的型号就越大，大汉z型斗式提升量范围在3—100立方/时之间，型号选择过大，会导致成本浪费，型号选择过小，达不到输送要求的同时还会造成设备超负荷运转，影响提升机使用寿命甚至会损坏机器，所以选择型号这一环节至关重要。

4、使用环境

转斗式提升机形式灵活，对物料破损率低，目前广泛用于称重包装机的供料，色选机的供料及复选供料，自动化生产线的立体循环上下料，全自动称重配料系统的多点供料，如果您的输送环境有特殊要求，需要和厂家说明以便为您设计更加合理的配置及方案。
