主要构件

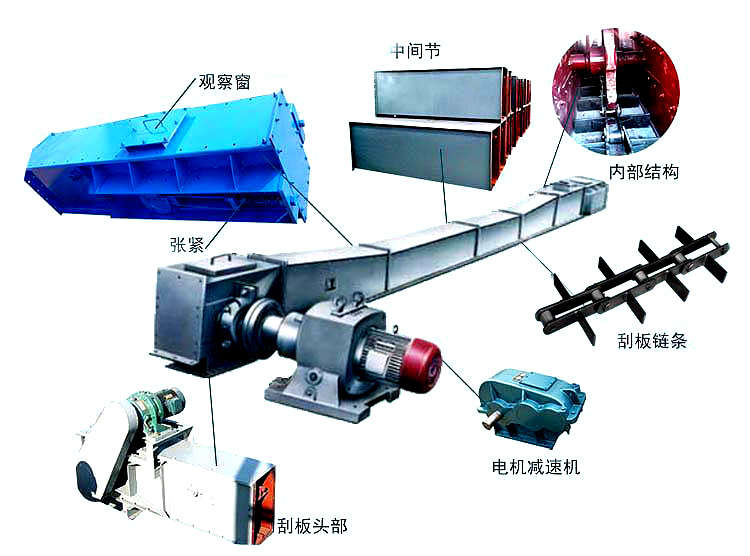

主要由传动装置，链条、溜槽、液压推移装置、紧链装置等结构组成。

1、传动装置：由电动机、联轴节、减速器和主轴构成。电动机是输送机的动力源，联轴节是电动机和减速器或减速器和机头主轴间的链接装置，减速器是降低速度增大传递力矩的，主轴是传动装置的主要部件，接受电动机方向传来的动力，带动牵引链运动。

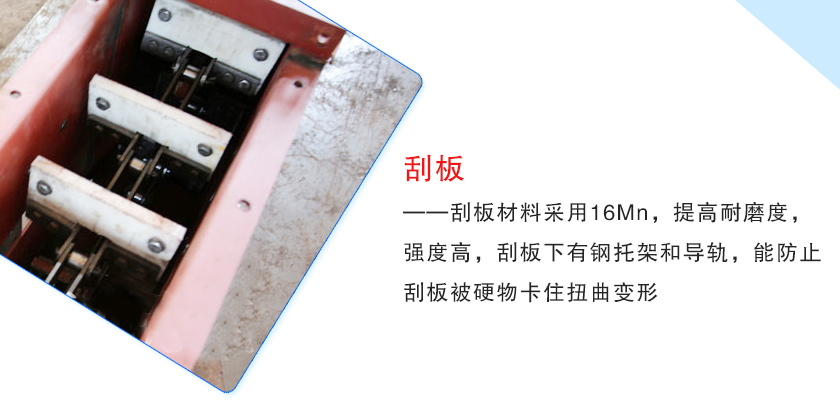

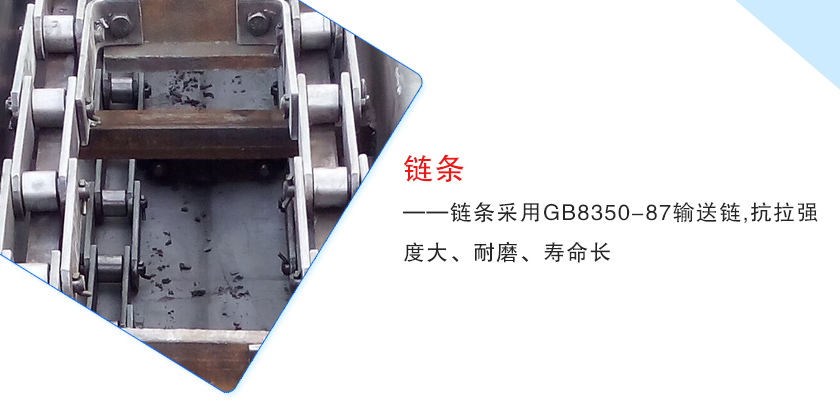

2、刮板链：刮板链是埋刮板输送机的牵引机构，是由圆环链和刮板组成，牵引机构和货载推移机构。刮板材料采用16Mn,提高耐磨度，强度高。刮板下有钢托架和导轨，能防止被硬物卡住扭曲变形；减少了机槽与刮板的磨擦，寿命1年以上。

3、溜槽：是刮板输送机牵引链和货载的导向机构及支撑机构，一般在该部件上都安装有挡煤板，主要是增加装煤量，加大输送机的运输能力，有些挡煤板敷设电缆、油管、水管及采煤机导向管。

4、液压推移装置：推移刮板输送机随着工作面的行进而迁移，综采工作面由于液压支架有移动千斤顶，无需再安设液压推移装置，只要与液压千斤顶的推移框架项链即可。

5、紧链装置：经常使用的闸带式紧链装置由安装在减速器第二轴输出端的制动轮、咋带、拉杆、弹簧、偏心轮和手把等部件组成。

埋刮板输送机选型原则

1、物料性质：埋刮板输送机输送物料影响其规格型号的选择，对于输送不同含水量、物料密度、温度的物料，选择的埋刮板输送机类型有所不同，举例来说，刮板输送机可以输送120℃物料，输送高温性物料可采用耐高温型埋刮板输送机（热料型埋刮板输送机），可以输送100~450℃物料。

2、输送量：根据输送量的大小选择合适型号的设备，输送量大的用户，可以选择大型号的埋刮板输送机，而且设备尺寸、电机功率等设计也是不同的，在选型时要注意这一点，避免因型号选择过大或过小而造成不必要的浪费会损失。

3、输送距离：可以输送40~90米，可以按照不同的输送距离和安装要求采用不同的结构设计，埋刮板输送机既可以固定式输送，也可以组合式输送，也可通过改变中间段的数量来满足不同输送距离要求。

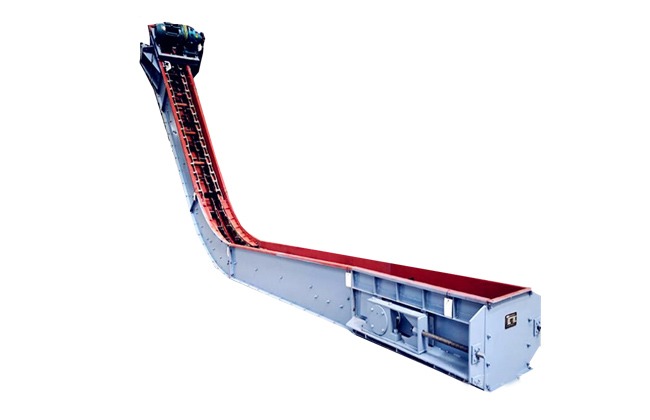

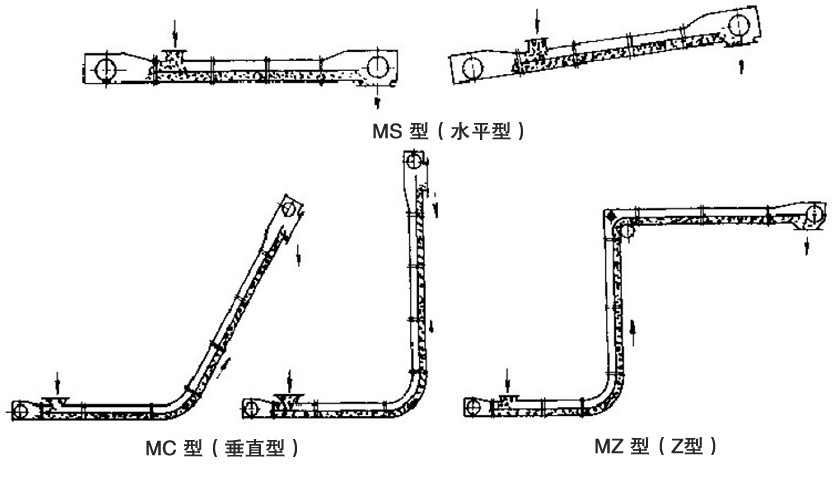

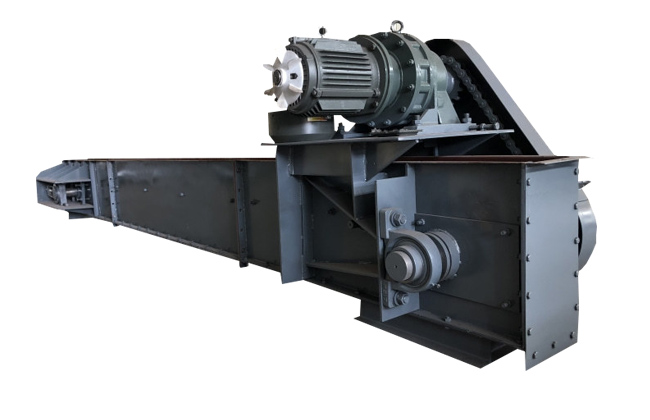

4、安装角度：可以水平、倾斜或垂直输送粉状、颗粒状及小块状等散状物料，对于输送不同角度的输送对于埋刮板输送机选购非常重要，水平型埋刮板输送机可水平或小倾角布置，倾角在0℃≤α≤25℃，单台输送长度不得大于80m，垂直型可垂直或大倾角布置，倾角在30℃≤α≤90℃，单台设备的输送高度不得大于30m。

注意事项

通用型埋刮板输送机对所输送的物料有下列要求：

1、物料容重：γ=0.2~1.8t/m3；

2、物料温度：t<100°C；

3、含水率：对于一般物料，不得使物料用手捏成团后不易松散；对于含水率增加后会增大粘着性和压结性，不能使物料严重粘附刮板。

粒度：物料的粒度与其硬度有关，粒度太大，则不宜输送。对物料粒度的要求见下表

不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的脆性很大又不希望被破碎的物料。

根据不同物料属性设计为：耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型，本公司可以生产

埋刮板输送机有普通型和大倾斜型之分，普通型的安装倾角0°≤α≤15°,大倾斜型的安装倾角为15°＜α＜30°。
