产品介绍

TD型按JB3926-85《垂直斗式提升机》标准设计制造，目前国内经常使用的斗式提升机均为垂直式，较新型。斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等，提升高度40m。TD斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD,D系列斗式提升机介绍

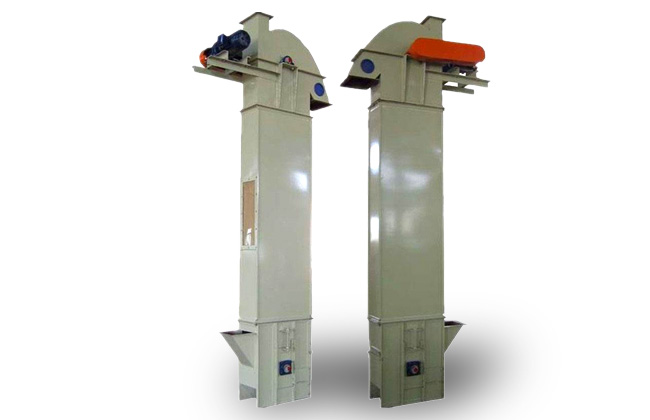

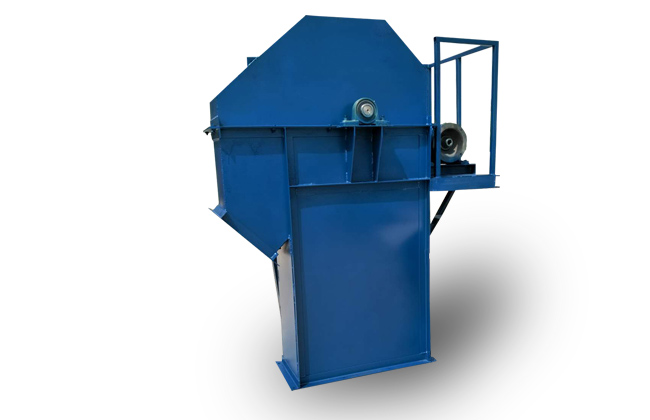

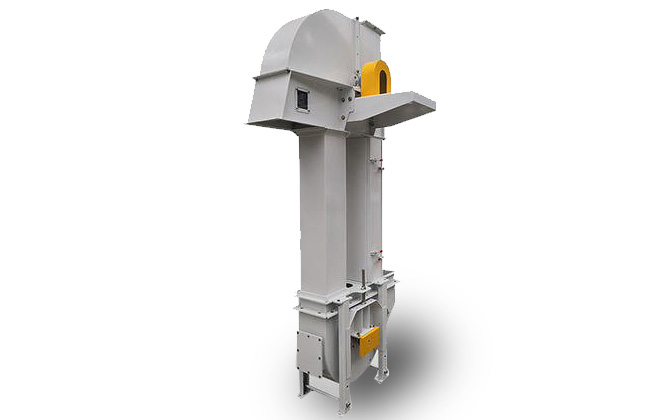

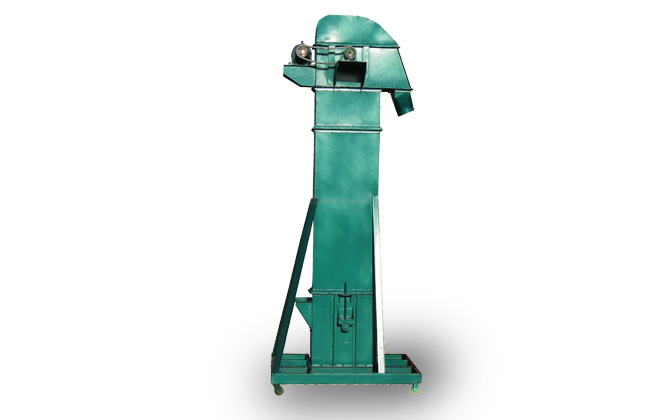

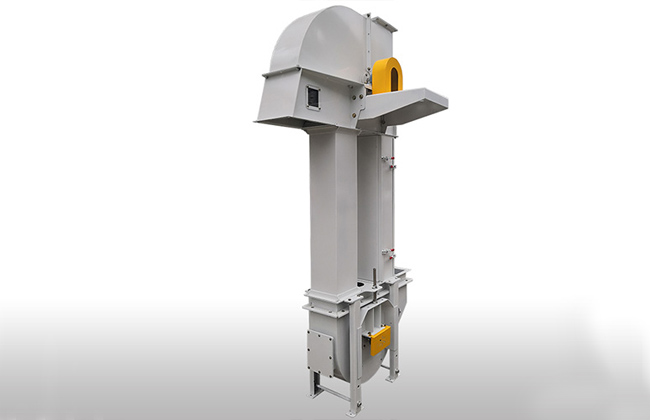

TD斗式提升机厂家图片实拍

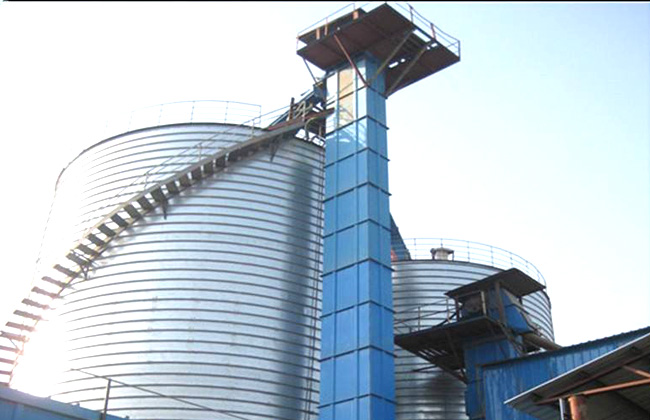

行业应用

TD，D系列斗式提升机适用于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于其牵引件为橡胶带，被输送物料温度不得跨越60℃，如采用耐热橡胶带时，温度不跨越120，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等。

斗式提升机适用范围

现场视频

TD,D系列斗式提升机提升铜屑

TD,D系列斗式提升机配套料仓，料仓下端接料装置为LS螺旋输送机出料

突出优势

1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

2.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

3.运行可靠性好,设计原理和加工方法,保证了整机运行的可靠性,无故障时间跨越2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

细节展示

斗式提升机结构

TD型斗式提升机主要由驱动装置、上部区段、料斗与橡胶带、中壳体、带检修门的中壳体、下部区段等组成，其主要结构特点是：

1、采用橡胶带作为牵引构件，具有自重小、挠性好、运行平稳、磨损小的特点

2、壳体之间、检修门与壳体之间处均设置有密封装置，保证无粉尘外泄，清洁

3、机壳和头罩设有多个检修门，一旦出现故障或者需要更换料斗等易损件时，可以便捷的进行检修或更换

4、在传统装置内部设有高可靠性的逆止机构，在防止牵引件和载料料斗逆行的同时，使传动装置整体结构紧凑、占用空间小

5、中部壳体均为折弯构件焊接而成，在提高机壳整体刚度的同时，使机壳各段节具有良好的通用性和互换性，保证组装完毕后，机壳具有良好的垂直度

6、在底部设有张紧机构，保证工作时皮带有足够的预紧力；同时在底部滚筒装置中带有自动调心机构，以防止滚筒受到不均匀拉力后发生倾斜，进而造成设备故障.

安装尺寸

驱动装置分左装和右装两种，分别与提升机左、右装对应。

左装：为人面对进料口，驱动装置组合和传动链轮在左侧。

右装：为人面对进料口，驱动装置组合和传动链轮在右侧。

斗式提升机外形尺寸

TD,D系列斗式提升机斗式提升机的传动装置有两种形式，分别配有YZ型减速型或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力，ZQ（YY）型减速器齿轮传动圆周速度不大于10米/秒，高速轴的转速不大于1500转/分，用于正反两向运转，寿命长，而且能力大，强度高，齿面磨损小。

工作原理

斗式提升机原理视频

TD，D系列斗式提升机料斗把物料从下面的储藏中舀起，随着输送带提升到顶部，绕过顶轮后向下翻转，然后将物料倾入接受槽内。

斗式提升机选型须知

1、TD,D系列斗式提升机的牵引件是胶带，料斗间隔一定的距离并且通过螺钉与胶带固紧。一般用的胶带有：普通橡胶带，尼龙芯橡胶带，钢绳芯橡胶带。

TD斗式提升机皮带

普通橡胶带基本上是用棉织物为带芯，涂以胶层硫化成型的，通常在提升高度不大的场合中使用。

钢绳芯橡胶带是用钢绳为带芯，涂以胶层硫化成型的，适合提升量大、提升高度高的场合。

耐热型橡胶带可以用于输送高温物料，物料不跨越150℃。

2、如果发生提升机底部堆料造成设备无法运行的，这有可能是由于提升机瞬间提升量不足造成的；因此，选型时应按较大瞬间提升量来计算。

3、如果固定料斗处的胶带经常被物料所伤，其原因可能是物料粒度过大（TD型提升机允许物料粒度不大于25mm，但小于5mm更佳），当料斗到达提升机的头部时，由于胶带出现张角而使物料夹在料斗与胶带之间，从而造成胶带损坏，此时建议选取环链提升机。

技术参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55

说明：

1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2.斗提机料斗用途为：

浅料斗：输送湿润、易结块、难抛出的物料。如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石等。

TD-D型斗式提升机各部位润滑周期:

序号	润滑部位	润滑材料	润滑周期	润滑方法
1	传动及拉紧滚筒轴承	耐水润滑脂	200小时	利用注油器
2	逆止联轴器	耐水润滑脂	50小时	利用注油器
3	拉紧螺栓	耐水润滑脂	500小时	涂抹
4	电动机	耐水润滑脂	6个月	35

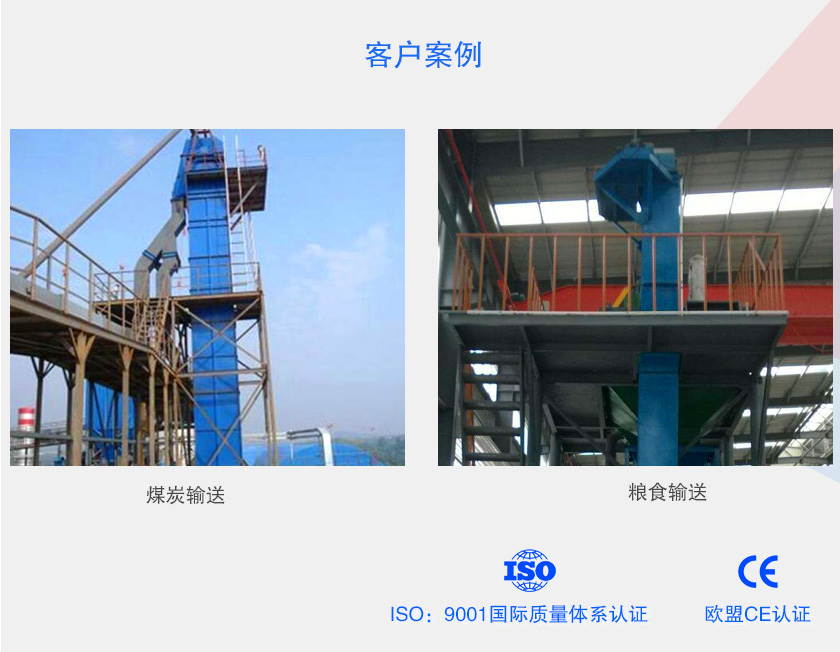

客户案例
