产品介绍

固定皮带输送机也称固定式皮带输送机，可以单机或双机输送各种散状物料，可根据现场工艺要求采用水平或倾斜布置，输送平稳，输送量大，通用性强，广泛用于冶金、矿山、煤炭、港口、交通、水电、化工等行业。

大汉固定皮带输送机带宽可分为：500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度，物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

行业应用

固定皮带输送机可输送松散密度为500～2500kg/m3的各种散状物料及成件物品，广泛用于冶金、矿山、港口、电站、建材、化工、轻工等各个行业，其环境温度一般为-25～+40℃，如遇特殊工作环境，如需耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另采取相应的防护措施。

现场视频

突出优势

1、每小时可输送500吨散状物料，输送量大；

2、可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同的工艺布置要求；

3、可单点或多点受料．也可以向多点或几个区段卸料，操作方便；

4、物料与输送带没有相对运动，能够避免对输送物的损坏。

细节与结构

固定皮带输送机主要由驱动装置、滚动装置、托辊、清扫装置、卸料装置、制动装置等部分组成。

驱动部分：由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

滚动装置：主要由传动滚筒和改向滚筒两类。

托辊装置：分槽形、平行、调心和缓冲托辊等。缓冲托辊组主要使用在固定皮带输送机受料处，调心托辊组可以每隔十组普通托辊安装一组，可以有效调整输送带运行方向。

清扫装置：分弹簧清扫器和空段清扫器。

卸料装置：分固定式犁式卸料器和电动卸料器。

制动装置：有带式逆止器和滚柱逆止器两种。

附件：在罩壳、导料槽、漏斗等。

工作原理

固定皮带输送机是由其上下托辊支承的作为承载构件和牵引构件的输送带，绕过头、尾滚筒形成闭合环路的输送机械，借助于驱动滚筒与输送带之间的摩擦来传递动力，以实现水平、倾斜向上、倾斜向下输送物料的目的。

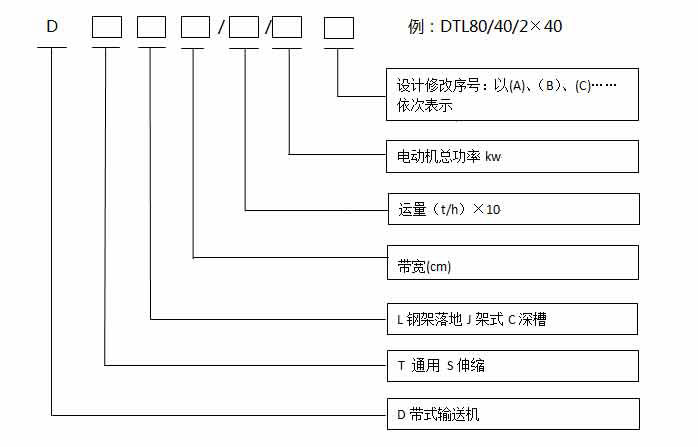

技术参数

宽度 (mm)	输送长度(m) 功率(kw)			输送速度 (m/s)	输送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000
