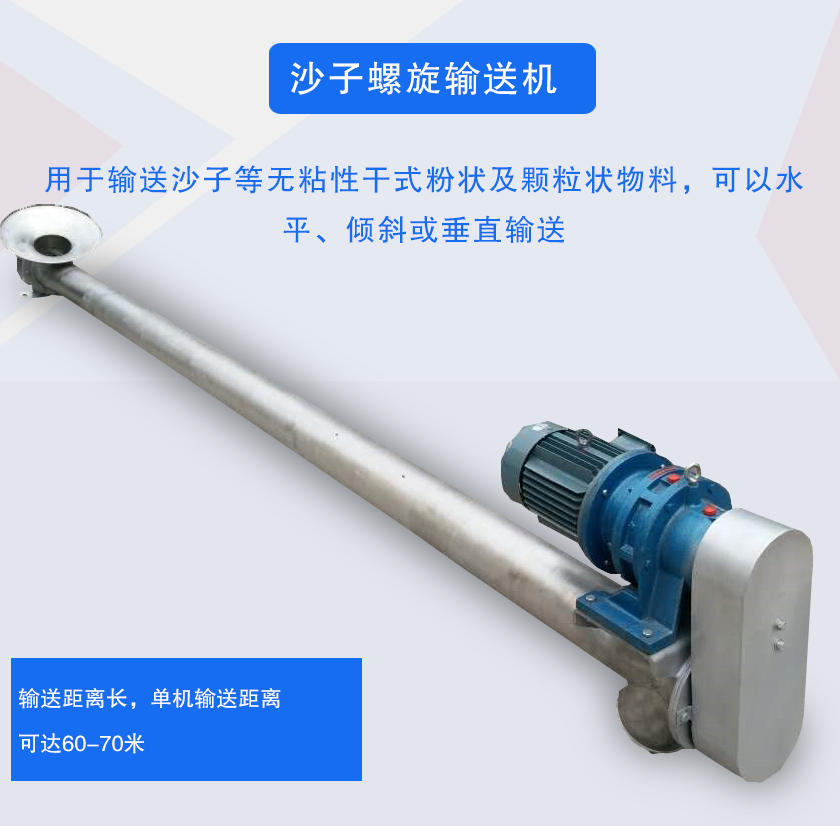

沙子螺旋输送机主要用于输送沙子等无粘性干式粉状及颗粒状物料，可以水平、倾斜或垂直输送，沙子螺旋输送机按照安装方式可分为固定式和移动式两种，按照输送方向或转速分为水平慢速和垂直快速两种，在实际输送过程中，水平慢速螺旋输送机使用较为普遍。

行业应用

沙子螺旋输送机适用于建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。

突出优势

1、输送距离长，单机输送距离可达60-70米；

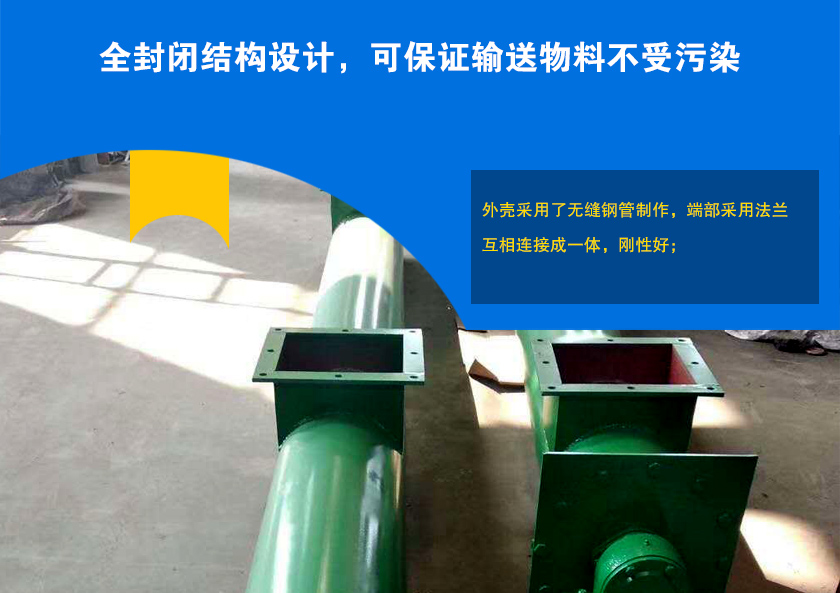

2、全封闭结构设计，可保证输送物料不受污染；

3、出料端设有清扫装置，可减少物料堵塞；

4、外壳采用了无缝钢管制作，端部采用法兰互相连接成一体，刚性好；

5、可根据用户要求采用不同角度布置。

细节与结构

沙子螺旋输送机主要由头部轴承、尾部轴承、驱动装置、螺旋、机壳、盖板及底座组成，驱动装置是由电机、减速机、联轴器等部件组成的。

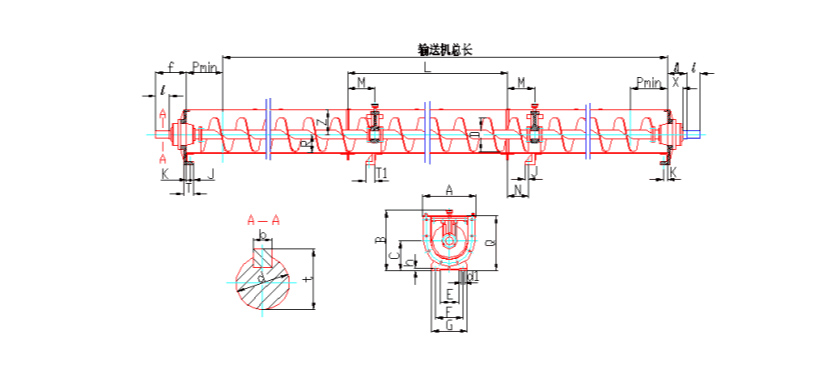

沙子螺旋输送机外形尺寸

工作原理

沙子螺旋输送机主要是电机带动螺旋回转，当螺旋轴转动时，由于物料的重力及其与槽体壁所发生的摩擦力，使物料只能在叶片的推送下沿着输送机的槽底向前移动，以实现对物料的输送。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
