小型螺旋输送机输送污泥

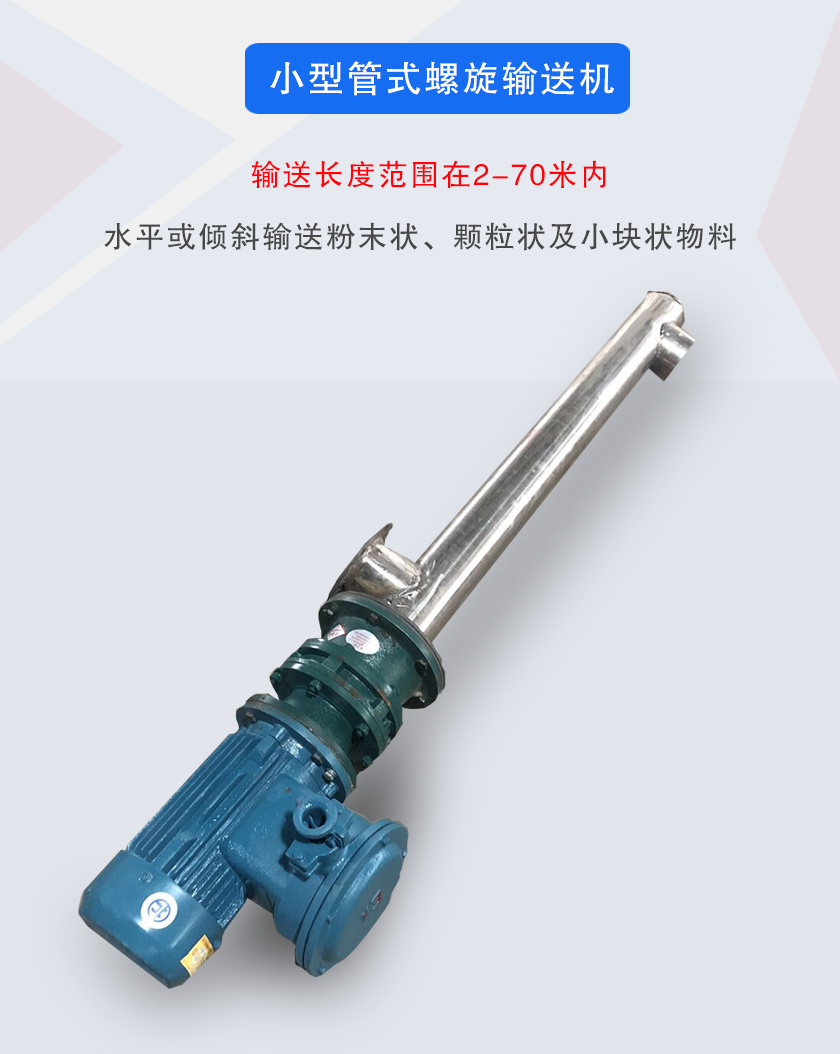

小型管式螺旋输送机是小型螺旋输送机的一种，专门用于对输送量要求小的用户而设计的，采用封闭式无缝钢管，转速高，输送物料均匀，可以水平或倾斜输送粉末状、颗粒状及小块状物料。

小型管式螺旋输送机常见型号有100mm、160mm、200mm、250mm、315mm等，可根据用户要求选择碳钢或不锈钢材质，也可采用不同角度输送。

小型螺旋输送机型号及参数

LS型	100	160	200	250	315
GX型			200	250	300
螺旋直径（mm）	100	160	200	250	315
螺距（mm）	100	160	200	250	315
转速（r/min）	140	120	90	90	75
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4
转速（r/min）	120	90	75	75	60
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7
转速（r/min）	90	75	60	60	45
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4
转速（r/min）	75	60	45	45	35
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4

行业应用

小型管式螺旋输送机主要用于粉状、颗粒状及小块状物料的水平或倾斜输送，如水泥、煤粉、化肥、谷物等，输送物料温度不应跨越200℃，广泛应用于建材、电力、化工、冶金、煤炭、粮食等行业。

现场视频

小型管式螺旋输送机视频—输送面粉

突出优势

1、输送长度可达60米，可根据用户现场采用加长设计。

2、可以水平或倾斜布置，ls型倾角为150°，gx型为200°。

3、出料口设置有清扫装置，可以防止物料堵塞在管内影响输送效率。

3、密封式结构，不扬尘，减少环境污染。

细节与结构

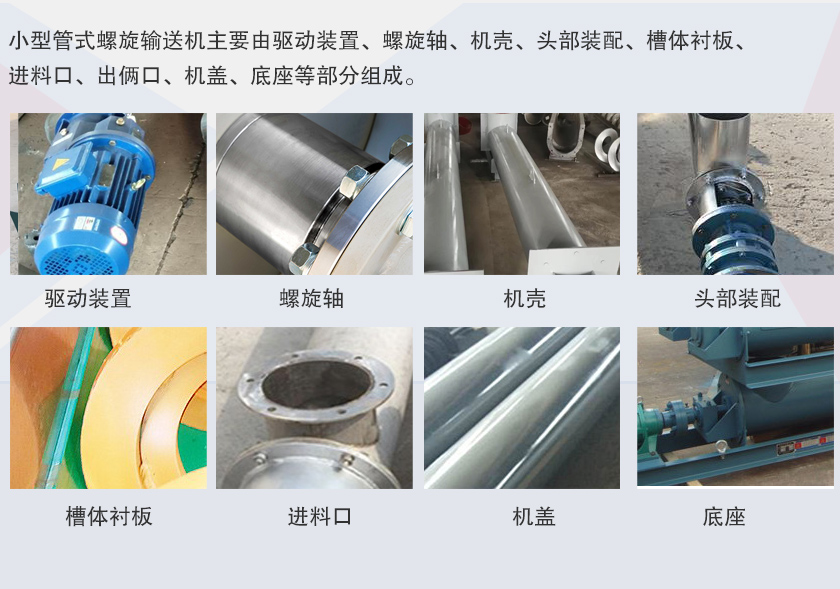

小型管式螺旋输送机主要由驱动装置、螺旋轴、机壳、头部装配、槽体衬板、进料口、出俩口、机盖、底座等部分组成。

①螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需轴向移动，维修方便、芯轴长、吊挂少、故障点少。

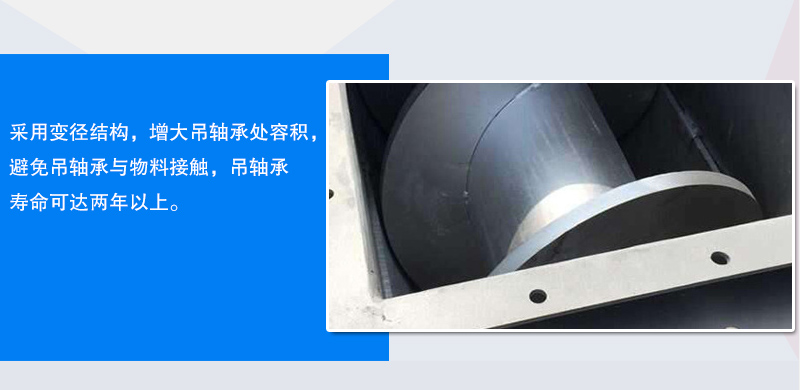

②采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达两年以上。

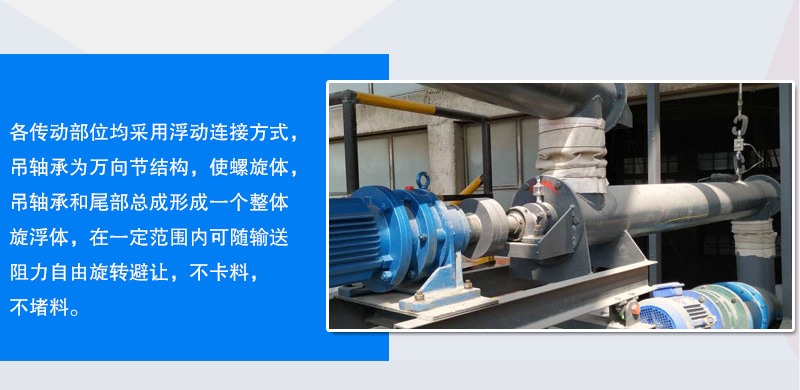

③各传动部位均采用浮动连接方式，吊轴承为万向节结构，使螺旋体，吊轴承和尾部总成形成一个整体旋浮体，在一定范围内可随输送阻力自由旋转避让，不卡料，不堵料。

④头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。

工作原理

小型管式螺旋输送机是利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送，使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。

小型管式螺旋输送机价格多少？

小型管式螺旋输送机价格在3000-26000元之间。主要受其型号、材质等因素的影响，价格略微有所波动，大汉小型不锈钢螺旋输送机材质可分为碳钢和不锈钢两种，不锈钢材质的输送机更具耐酸碱腐蚀性和耐高温性，还可避免设备生锈对物料造成污染，所以在价格上会比碳钢材质的贵一些，这两者的差价一般在1500-2000元之间。

现场案例

小型管式螺旋输送机安装使用要求

1、安装时各连接部位螺栓必须牢固连接，外壳管法兰接口处均配有密封橡胶板，用于阴雨天防渗漏及物料外溢，安装时请注意不能遗漏及缺损。

2、螺旋机如输送距 离较长 （能常跨越10米），考虑外壳管的中部用支撑架支撑或用钢丝绳索吊支。

3、使用前务必在减速箱内加入90#工业齿轮油。第一次使用二个月要换油一次，以后每半 年换一次油。每班开车前在吊轴承和末端轴承处加足润滑脂。

4、使用时应先开机后给料，输送机的输送量应与其规格适应。停止工作时应先将壳体内物料输送干净后停机。进料口管内和外壳管内不得长时间积满物料，特别是易受 潮结块的物料。

5、如输送机停产较长时间，在工作结束时应将各窥视孔盖打开，将外壳管内物料清理干净。
