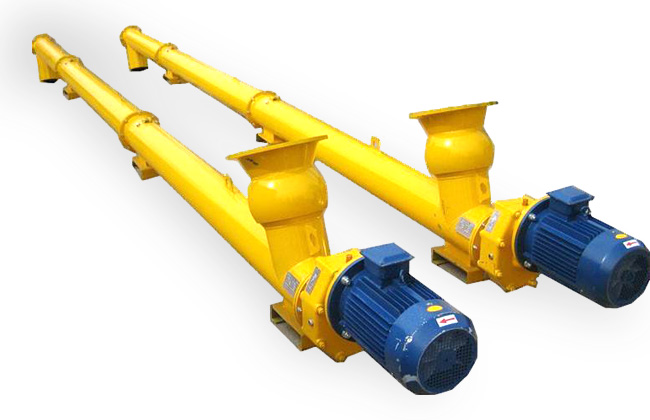

产品介绍

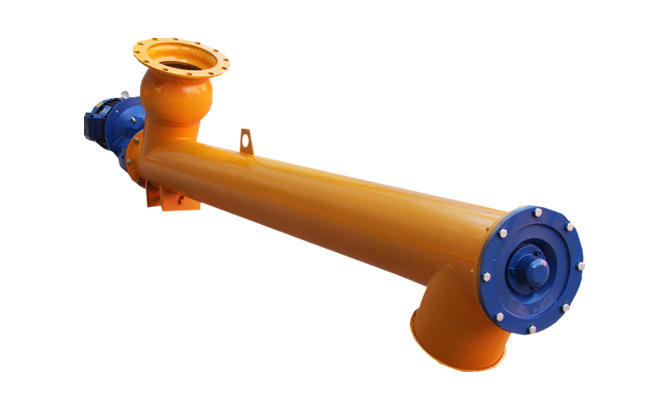

混凝土螺旋输送机是一种专门用于输送混凝土的设备，它利用螺旋结构将混凝土从进料口输送到出料口，用于在混凝土施工过程中的搅拌站、混凝土搅拌车和混凝土泵等设备之间进行连续输送。外管由碳钢制成，整体刚性好，并具有适当的表面处理和粉末涂层，可选万向球接，使安装调节转向方便，能水平或倾斜式输送，组合灵活，可配套多种设备使用。

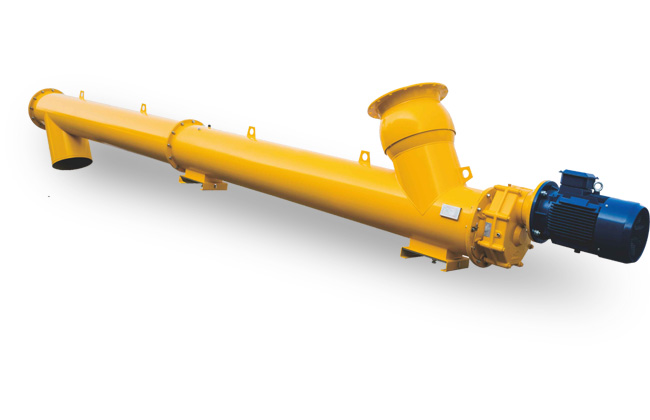

混凝土螺旋输送机介绍

行业应用

混凝土螺旋输送机广泛应用于各类混凝土施工工程中，包括以下几个主要方面：

混凝土搅拌站：经常使用于混凝土搅拌站，将新鲜的混凝土从搅拌机输送到混凝土卸料口或混凝土运输车上，以供施工现场使用。它可以实现连续的混凝土输送，提高搅拌站的生产效率。

混凝土泵车：可以与混凝土泵车配合使用。在混凝土泵车的卸料口处设置螺旋输送机，将混凝土从泵车输送到施工现场的目标位置，实现长距离、高层或远距离的混凝土输送。

建筑施工：在建筑施工过程中，混凝土螺旋输送机可以用于输送混凝土到楼板、墙体、柱子等各个施工位置。它可以适应不同的施工要求和高度，并能够在狭窄或复杂的施工空间中灵活操作。

水利工程：可用于输送混凝土到堤坝、水闸、渠道、水泥管等建筑物中，确保工程的质量和稳定性。

隧道和地铁工程：可以输送混凝土到隧道衬砌、地铁站台、通风井等位置，满足工程的混凝土供应需求。

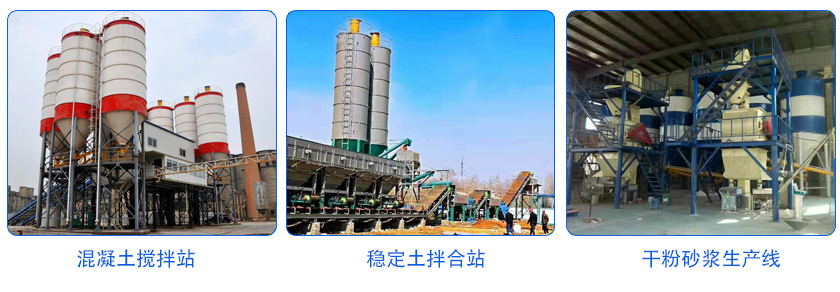

混凝土螺旋输送机应用场合

混凝土螺旋输送机视频

输送混凝土

搅拌站用混凝土螺旋输送机

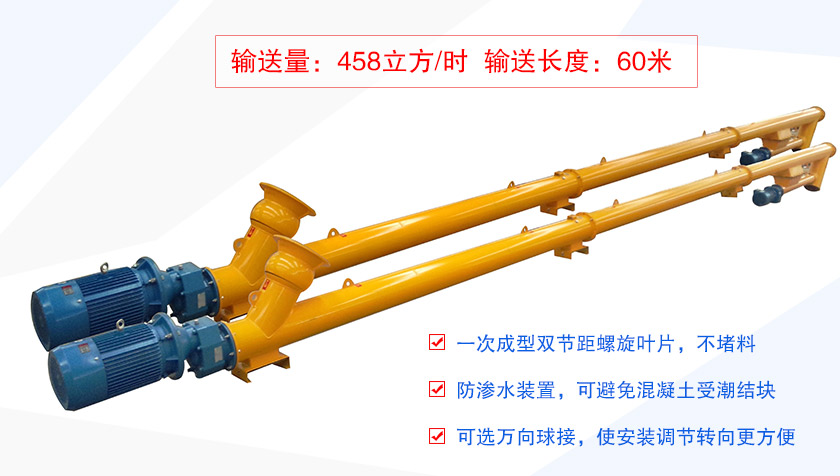

特点优势

混泥土螺旋输送机其独特的设计和功能特点使其成为混凝土输送过程中的重要工具。混泥土螺旋输送机不仅可以实现高速的混凝土输送，还具有多种功能，如搅拌、混合、加热和冷却等，为建筑施工提供了便利和效率。同时，其防渗水、可逆向输送、流量调节等特点，使其适用于各种复杂的工程环境和作业需求。

特点优势

1、每小时输送量可达458立方，输送长度可达60米；采用多级串联式安装，输送距离更长。

2、采用双节距螺旋叶片，降低混凝土输送时的压缩程度，不易堵料。

3、输送过程中还可对物料进行搅拌、混合、加热和冷却等作业，避免混凝土在输送过程中结块。

4、设置有防渗水装置，可避免受潮结块，雨天也可正常作业。

5、中间装料和卸料，输送方向可逆向，也可同时向相反两个方向输送。

6、可通过装卸闸门可调节物料流量，操作简便。

7、采用万向球节，安装、调整、转向方便。

8、优良的密封性能，在粉尘较多，对环境要求较高的情况下具有优势，避免运输过程中出现扬尘现象。

工作原理

混凝土螺旋输送机工作原理

当混凝土被装入输送机的进料口时，螺旋叶片开始旋转，将混凝土从进料口向出料口推进。由于螺旋叶片的旋转，混凝土在管道内形成了一个连续的螺旋流动，沿着输送机的长度逐渐向前推进。在推进过程中，混凝土受到螺旋叶片的搅拌和推动作用，使其保持均匀性和流动性。最终，混凝土从出料口排出，可以直接用于施工或进一步处理。

技术参数

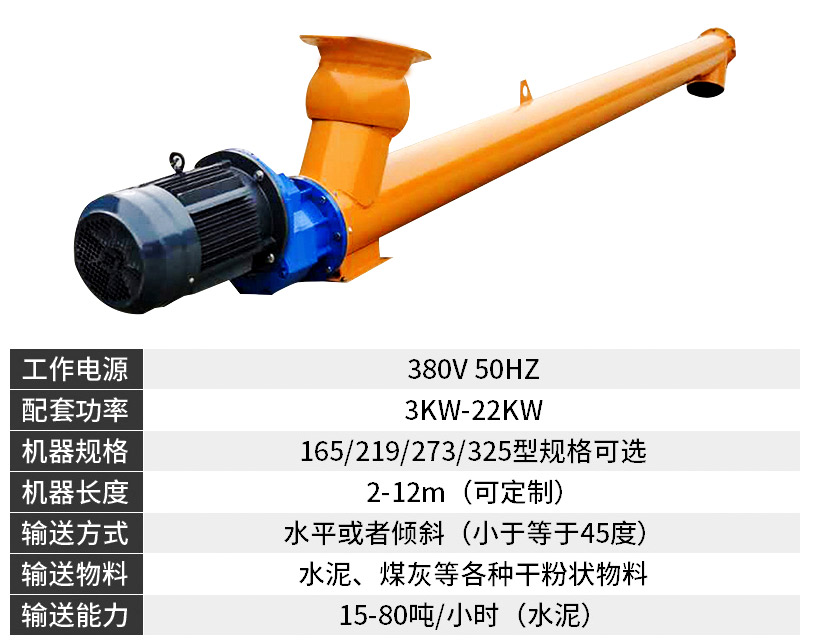

混凝土螺旋输送机型号

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

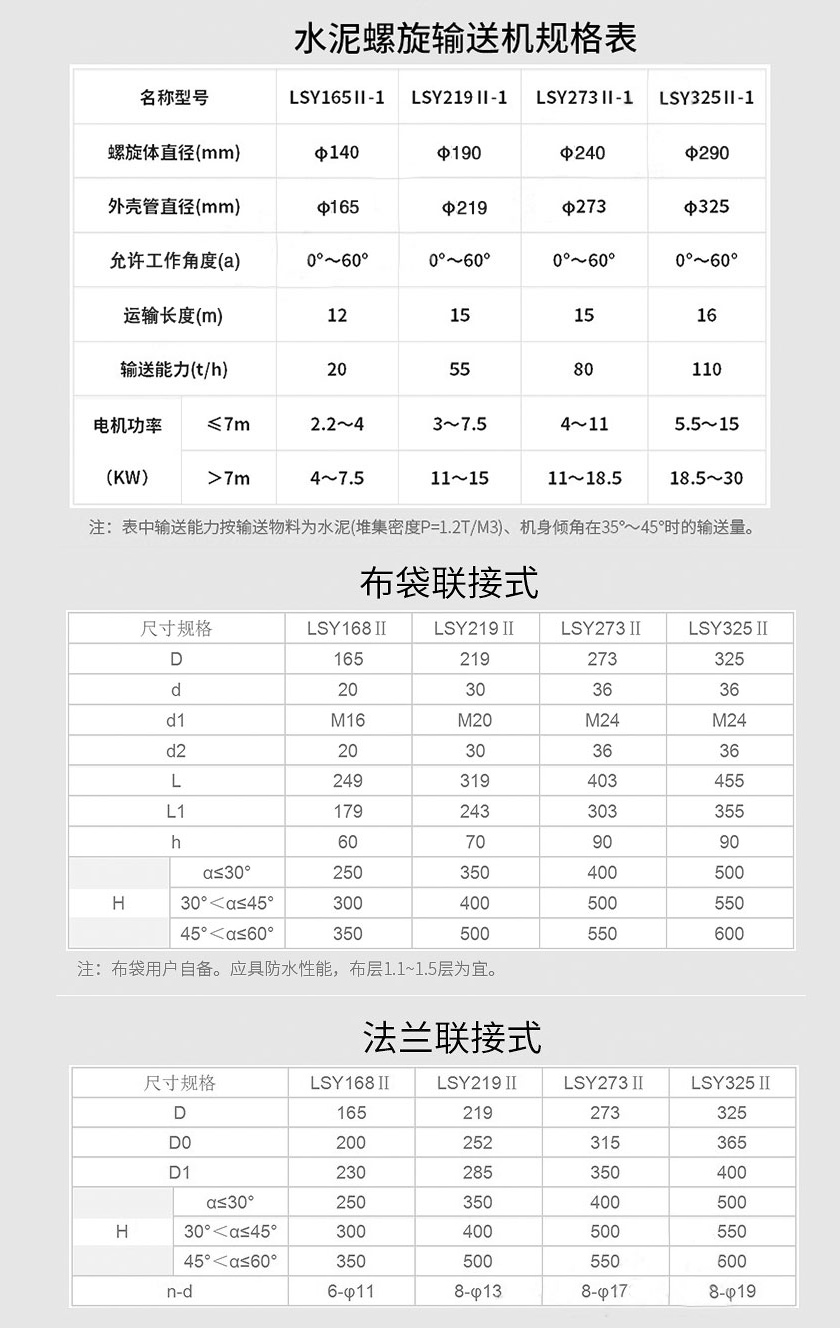

安装方法

细节展示

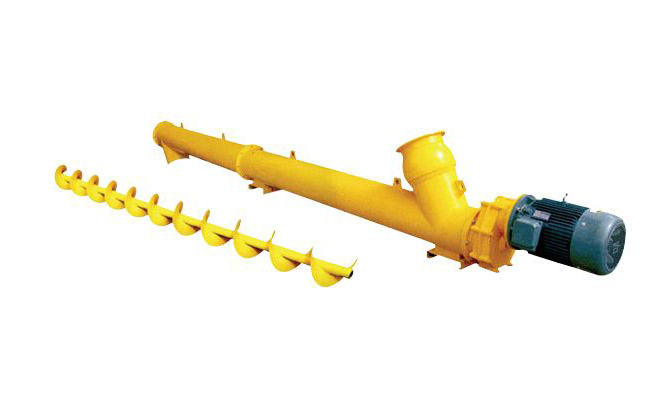

内部结构

混凝土螺旋输送机主要由驱动装置，机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。

驱动装置：由电机与减速器组成。

专用减速器：设有止退结构，完全可以适用于大倾角的推力输送。

螺旋叶片：变螺距设计，转速快。

现场案例

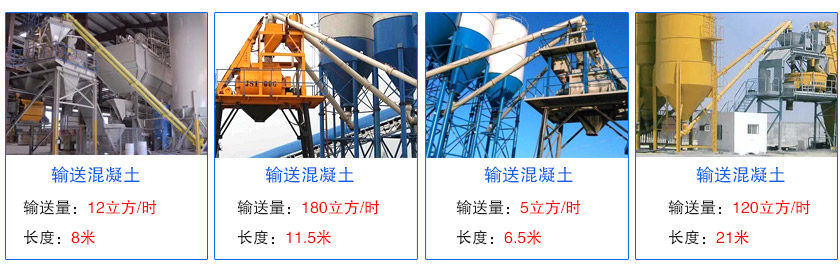

混凝土搅拌站案例

混泥土螺旋输送机在不同现场案例中展现出了其灵活应用和高效输送能力。从小型建筑工地每小时输送12立方米、长度8米，到大型建筑工地每小时输送180立方米、长度11.5米；再到小型装配厂每小时输送5立方米、长度6.5米，以及大型基础施工工地每小时输送120立方米、长度21米。这些案例突显了混泥土螺旋输送机在不同场景下的适用性，满足了各类工程对混凝土高效输送的需求，提升了施工效率和生产效益。

混凝土螺旋输送机安装

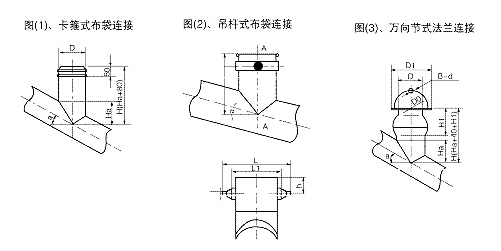

安装实例图

布袋联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法兰联接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

万向球联接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

在混凝土螺旋输送机的安装过程中，选择合适的连接方式至关重要。常见的连接方式包括卡箍式布袋连接、吊杆式布袋连接以及万向节式法兰连接。这些连接方式各具特点，适用于不同规模和要求的安装场景。让我们深入探讨这些连接方式的特点和适用场景，以便在实际安装中做出明智的选择。

1.卡箍式布袋连接：这种连接方式通过卡箍将输送机与布袋连接起来，简单易行，适用于一些小型的输送机安装场景。卡箍式连接能够快速固定，确保输送机与布袋之间的连接牢固可靠。

2.吊杆式布袋连接：使用吊杆将输送机与布袋连接起来，通过吊杆的支撑来保持连接稳定。这种连接方式适用于一些需要更大支撑力和稳定性的场景，确保输送机在运行过程中不会出现晃动或脱落。

3.万向节式法兰连接：采用万向节法兰连接的方式可以提供更大的灵活性和可调节性，适用于一些需要在安装过程中进行调整的场景。万向节法兰连接可以使输送机在不同角度下连接布袋，确保连接紧密且具有一定的灵活性。

混凝土螺旋输送机厂家

大汉混凝土螺旋输送机是一款集输送、混合、搅拌、松散、加热和冷却功能于一体的先进设备，具有防止结块、不卡料、多点进料、卸料等特点。这款设备广泛应用于混凝土搅拌站、稳定土拌合站、水泥厂等领域，在满足高效输送需求的同时，确保混凝土质量和生产效率。其输送量高达458立方米/小时，输送长度可达60米，价格从5000元到43000元不等，该设备支持15°至90°范围内的选择角度，如果您有其他角度我需求我们也支持定做，大汉螺旋输送设备，您的不二选择！

厂家展示

混凝土螺旋输送机使用注意事项

混凝土搅拌站中的螺旋输送机在输送物料的同时，对物料颗粒进行切碎和分离；所以适合于输送内聚力小的的物料，或是不需要保持原有形状的的物料。同质的物料更易于处理，这样避免了不同形状的物料在叶片和料槽中发生楔入，从而堵塞螺旋输送机。从结构上来说，螺旋输送机不能使运送的物料完全清空；在输送机的叶片和料槽内总有一些残余物料。因此，混凝土搅拌站由螺旋输送机运送的物料必须及时清理。

1、每周有必要将水泥仓顶除尘设备中的振荡器振荡屡次，将除尘袋(滤棒)上粘灰清掉，保证跑气疏通。

2、进料口输送管内壁、螺旋输送机出料口每周有必要全部整理一次，避免硬结块和杂物堵卡和出料缺乏毛病。

3、较长时刻不运用需放空螺旋机内的水泥。

4、螺旋输送机头部外球轴承处、中部支承轴承处每四小时有必要注润滑脂一次，尾部变速箱首次换油时刻为作业500小时，今后每年替换一次润滑脂。
